SMGON系列高精密直驅式手動擺動臺說明：
SMGON 系列產品是卓立漢光開發的手動擺動滑臺， 該系列產品主體材料 采用優質不銹鋼，使用弧形 V 型導軌導向，差動分厘卡驅動的手動擺動滑臺。 臺面運行平穩可靠，靈敏度高。臺面多種標準孔位的安裝孔適合不同需要， 下 方標準固定孔方便將其與其他滑臺連接，組成多維滑臺。
特點：
•采用差動分厘卡驅動，靈敏度高
•采用弧形V型導軌，承載力大，運行平穩

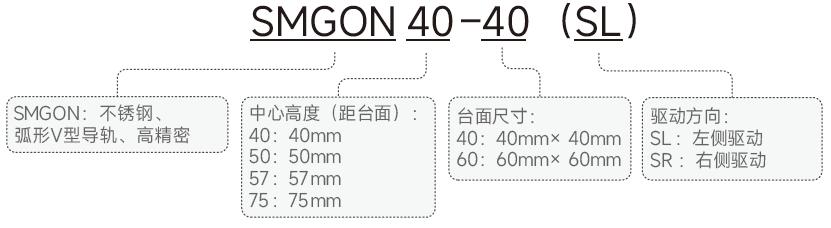

SMGON系列高精密直驅式手動擺動臺命名規則：
選型表：
|
型號 |
SMGON40-40SL/SR |
SMGON57-40SL/SR |
SMGON50-60SL/SR |
SMGON75-60SL/SR |
|
行程( ° ) |
±7 |
±5 |
±5 |
±4 |
|
設計中心高 |
40 |
57 |
50 |
75 |
|
臺面尺寸 |
40×40 |
60×60 |
||
|
厚度 |
17 |
25 |
||
|
導軌 |
弧形V型導軌 |
|||
|
驅動方式 |
差動分厘卡 |
|||
|
主體材料及表面處理 |
不銹鋼，無 |
|||
|
自重（Kg） |
0.12 |
0.12 |
0.32 |
0.32 |
|
旋轉中心跳動(μm） |
≤15 |
|||
|
刻度最小讀數( ° ) |
0.1 |
|||
|
中心耐負載（Kg） |
≤3.5 |
≤6 |
||
