說明：
SMGON 系列產品是卓立漢光開發的手動擺動滑臺，該系列產品主體材料采用優質不 銹鋼，使用弧形 V 型滾珠導軌導向， 分厘卡驅動的手動擺動滑臺。臺面運行平穩可靠， 靈 敏度高。臺面多種標準孔位的安裝孔適合不同需要，下方標準固定孔方便將其與其他滑臺 連接，組成多維滑臺。
SMGON系列精密直驅式手動擺動臺（真空）特點：
•采用分厘卡驅動，靈敏度高
•采用弧形V型滾珠導軌，運行平穩

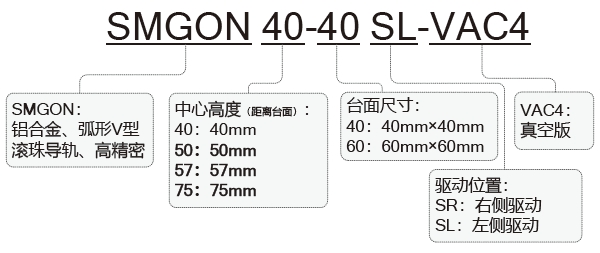

命名規則：
SMGON系列精密直驅式手動擺動臺（真空）選型表：
|
型號
|
SMGON40-40SL/SR-VAC4
|
|
SMGON57-40SL/SR-VAC4
|
|
SMGON50-60SL/SR-VAC4
|
SMGON75-60SL/SR-VAC4
|
|
行程( ° )
|
±7
|
±5
|
±5
|
±4
|
|
設計中心高
|
40
|
57
|
50
|
75
|
|
臺面尺寸
|
40×40
|
60×60
|
|
厚度
|
17
|
25
|
|
導軌
|
弧形V型滾珠導軌
|
|
驅動方式
|
分厘卡
|
|
主體材料及表面處理
|
鋁合金，黑色陽極氧化處理
|
|
自重（Kg）
|
0.3
|
0.3
|
0.7
|
0.7
|
|
旋轉中心跳動(μm）
|
≤15
|
|
刻度最小讀數( ° )
|
0.1
|
|
中心負載（Kg）
|
3
|
5
|
