φ12mm系列桿架底座

NPH（New Post Holder）系列整體式桿架底座，是卓立漢光“N 系列”新型調整架中的一個系列產品。

產品咨詢

資料下載

資料與圖紙

產品概述

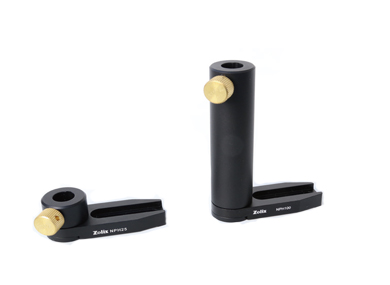

NPH系列整體式桿架底座
NPH（New Post Holder）系列整體式桿架底座，是卓立漢光“N 系列”新型調整架中的一個系列產品。

NPH系列整體式桿架底座特點：
•結構緊湊：桿架和底座集成在一起，可以節約更多空間，安裝更快捷；
•安裝方便：底座可以旋轉，帶有微磁性，調整更方便；
•穩定的鎖緊：M5銅質鎖緊螺釘，帶有滾花和鎖緊孔，使用L型扳手鎖緊，鎖緊時力量請適中；
•系列化豐富：長度為25mm、40mm、50mm、75mm、100mm和150mm、裝卡直徑12mm。

NPH系列整體式桿架底座選型表：

型號	NPH25	NPH40	NPH50	NPH75	NPH100	NPH150
裝卡直徑	12
總體高度H（mm）	25	40	50	75	100	150
手輪高度L（mm）	18	32	42	67	92	142

型號	PDF圖紙	3D圖紙
NPH25
NPH40
NPH50
NPH75
NPH100
NPH150
